Miks on 3D mõõdistus parim viis vana hoone kohta täpsed digitaalsed plaanid saada?
Miks on 3D mõõdistus parim viis vana hoone kohta täpsed digitaalsed plaanid saada?
Vana maja renoveerimine on põnev teekond, kuid sageli algab see ühe suure peavaluga: hoonel puuduvad joonised või olemasolevad paberplaanid on pärit eelmisest sajandist ega vasta ammu enam tegelikkusele.
Kuidas saada arhitektile usaldusväärsed lähteandmed, et uute ruumide (näiteks katusealuse) projekteerimine saaks alata?
Lahenduseks ei ole enam vana hea mõõdulint. Tänapäevane standard on hoonete mõõdistamine 3D laserskaneerimise abil. Vaatame lähemalt, miks on 3D mõõdistamine vana maja renoveerimisel asendamatu tööriist.
Mis on 3D mõõdistamine ja kuidas see töötab?
Erinevalt käsimõõdistamisest, kus inimene võtab ruumis üksikuid mõõte (pikkus, laius, kõrgus), kasutab 3D mõõdistamine tipptasemel laserskannerit. See seade "näeb" ruumi enda ümber, saates sekundis välja miljoneid laserkiiri.

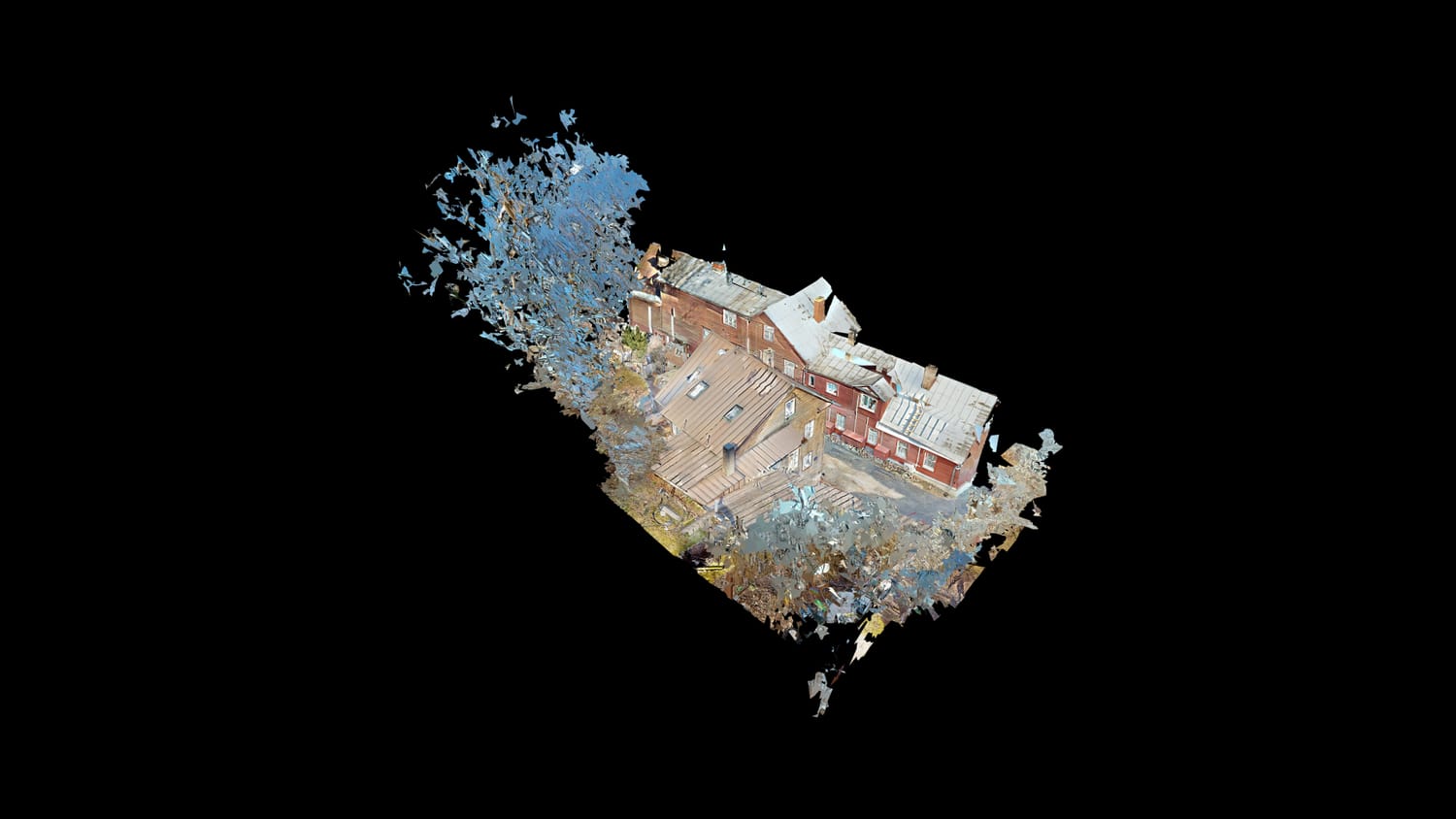

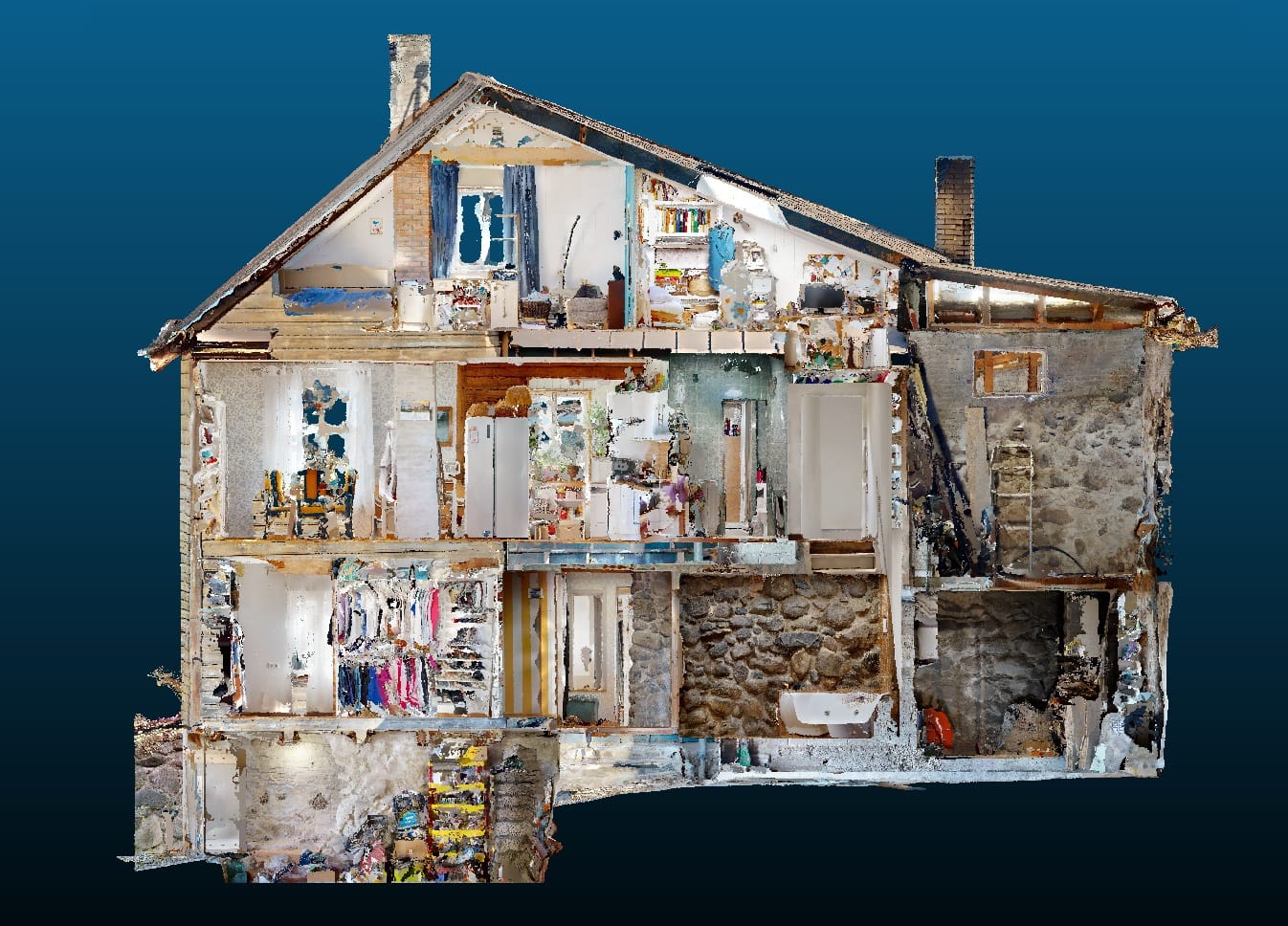

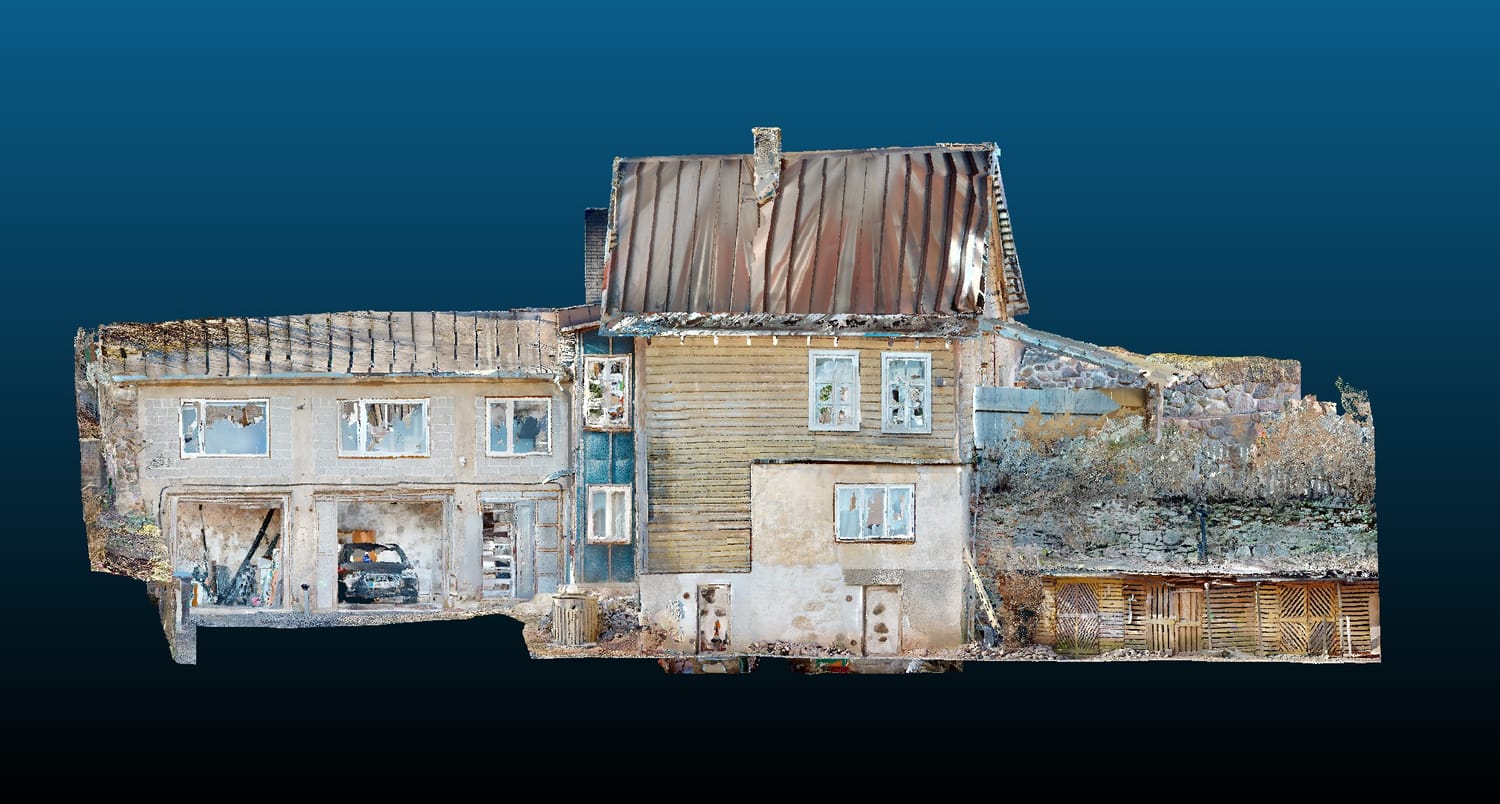

Tulemuseks ei ole lihtsalt nimekiri numbritest, vaid detailne digitaalne koopia hoonest – nn punktipilv. See ruumiline andmestik salvestab maja geomeetria seest ja väljast millimeetri täpsusega. Iga sein, aken, sarikas ja isegi vajunud põrandalaud on digitaalselt jäädvustatud.
Miks traditsiooniline hoonete mõõdistamine vana maja puhul alt veab?
Vana puitmaja või talu ei koosne peaaegu kunagi ideaalsetest täisnurkadest. Kui mõõta vana ruumi laseriga lihtsalt seinast seina, eeldatakse, et ruum on ideaalne kast.
Reaalsuses on vanade majade seinad sageli kumerad, nurgad pole 90 kraadi ja laed võivad olla kaldu. Kui arhitekt teeb projekti ebatäpsete käsimõõtude põhjal, avastab ehitaja hiljem objektil, et kavandatud trepp ei mahu ära või uued detailid ei istu vana konstruktsiooniga kokku. Need "üllatused" on ehitusfaasis väga kallid.
3D mõõdistamine välistab inimlikud oletused. Punktipilv näitab maja täpselt sellisena, nagu see on kogu oma ebakorrapärasuses.
3D mõõdistamise suurimad eelised renoveerijale?
1. Absoluutne täpsus ja vigade vältimine
Kogu hoone geomeetria salvestatakse ühe mõõdistuskorraga tervikuna. Punktipilvest on näha konstruktsioonide tegelik seisund, mis annab projekteerijale kindluse keerukate sõlmede (näiteks katusealuse väljaehitamine või kandvate seinte muutmine) lahendamiseks.
2. Aja- ja rahasääst
Andmeid saab arvutis piiramatult uuesti töödelda ja mõõta ilma objekti uuesti külastamata. Kui arhitektil tekib töö käigus küsimus näiteks korstnajala paksuse või sarikate sammu kohta, ei pea ta uuesti objektile sõitma – vastus on punktipilves olemas. See kiirendab projekteerimist ja vähendab töötunde.
3. Visuaalne arusaadavus ja virtuaaltuur
Lisaks toorandmetele saab klient tihti kaasa hoone virtuaaltuuri. See tähendab, et saad oma vanas majas arvutiekraanil ringi liikuda nagu arvutimängus. See on hindamatu abimees, kui soovid eemalt arhitekti või ehitajaga lahendusi arutada.
4. Ideaalne keerulistele ja ligipääsmatutele objektidele
Muinsuskaitsealused hooned, ajaloolised detailid, kõrged katused ja keeruka geomeetriaga ärklikorrused – 3D skanner suudab jäädvustada ka need alad, kuhu mõõdulindiga füüsiliselt ligi ei pääse.
Mida sa mõõdistamise tulemusena saad?
Punktipilv ise on suur andmemassiiv. Et sellest oleks kasu, töödeldakse see vastavalt tellija vajadustele. Hoonete mõõdistamine 3D tehnoloogiaga annab tulemuseks:
2D joonised: Täpsed korruseplaanid, lõiked ja vaated (.dwg ja .pdf formaadis), mida arhitektid kasutavad CAD-programmides uute plaanide joonestamiseks.
3D mudelid: Vajadusel koostatakse arhitektuurseid 3D mudeleid või BIM-mudeleid, mis on eriti kasulikud keerukamate rekonstrueerimisprojektide puhul.
Kellele on see teenus hädavajalik?
See meetod ei ole enam ammu vaid suurte ärihoonete pärusmaa. 3D mõõdistamine on mõeldud:
Koduomanikele, kes plaanivad vana maja renoveerimist, katusekorruse väljaehitamist või ruumiplaneeringu muutmist.
Arhitektidele ja inseneridele, kes keelduvad töötamast oletuste põhjal ja nõuavad täpseid lähteandmeid.
Muinsuskaitse objektide omanikele, kus algupärase geomeetria säilitamine on kriitilise tähtsusega.
Kokkuvõte: Investeering, mis tasub end mitmekordselt?
3D mõõdistamine on kiireim ja täpseim viis viia vana hoone digitaalsesse maailma. Punktipilve abil saadud andmed loovad kindla ja usaldusväärse vundamendi kogu edasisele projektile. See on algne investeering, mis hoiab ehituse käigus ära hulgaliselt stressi, ajakulu ja ümberehitustest tulenevaid lisakulusid.
Kui soovid oma renoveerimisprojektiga alustada kindlalt pinnalt, lase esimese asjana luua oma hoonest täpne digitaalne koopia!
