Ärklikorruse plaanid algavad pööningu mõõdistusest – ilma redelita!

3D mõõdistamine on kiire ja täpne viis hoonest täieliku ülevaate saamiseks. Kui soovid luua põhjalikku 3D mudelit, on oluline mõõta ka pööning ja katuseharjad – eriti siis, kui plaanis on välja ehitada ärklikorrus või katusealune eluruum.

Miks on vaja mõõdistada ka pööning ja katus?

Kui plaanis on välja ehitada ärklikorrus, siis on oluline saada täpne info ka pööningu ja katuse kuju kohta. Ühtne 3D punktipilv kõigist korrustest aitab projekteerijal paigutada CAD-programmis õigesti trepid, ruumijaotuse ja muud vajalikud detailid.

Kui plaanis on välja ehitada ärklikorrus või kasutada katusealuseid ruume, on oluline saada täpne info ka pööningu ja katuse kuju kohta.

Murekoht: kui pööningule ei vii treppi

Praktikas on 3D mõõdistamisel sageli raske siduda pööningukorruseid olemasoleva mõõdistamiskäiguga kui kõige ülemisele korrusele ei vii ühtegi treppi. Laeluugid või pööninguuksed asuvad kõrgel ning need avad on piisavalt väikesed, et tekitada 3D skaneerimisega piisav punktipilv sellest ruumist alumiselt korruselt või maapinnalt. 3D skänner lihtsalt ei tunne ära oma asukohta punktpilves.

Lahendus: kuni 4 meetri kõrgune statiiv

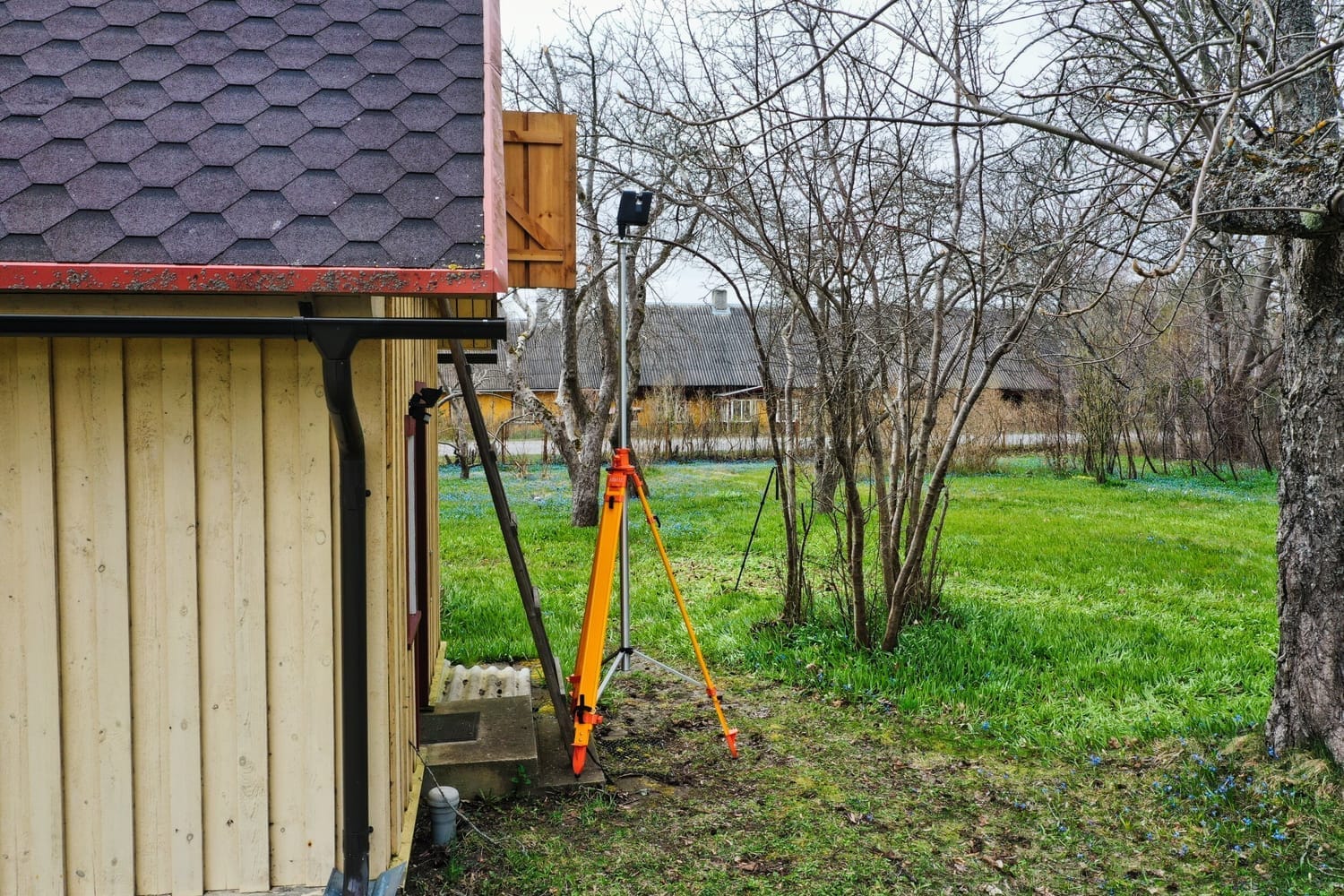

Selle probleemi lahendamiseks kasutame kuni 4 meetri kõrgust statiivi. Nii saame skänneri tõsta laeluugi või pööningu ukse tasemele ja teha sealt täpse 3D skaneeringu. Nii saab kätte punktipilve ka nendest aladest, kuhu muidu ligi ei pääseks – näiteks vahelagede pealt või pööningust, kuhu on lihtne edasi vedada 3D mõõdistamise käik.

3D mõõdistamine on kiire ja täpne viis hoonest täieliku ülevaate saamiseks. Kui soovid luua põhjalikku 3D mudelit, on oluline mõõta ka pööning ja katuseharjad – eriti siis, kui plaanis on välja ehitada ärklikorrus või katusealune eluruum.

Nii saab kätte punktipilve ka nendest aladest, kuhu muidu ligi ei pääseks – näiteks vahelagede pealt või pööningust, kuhu on lihtne edasi vedada 3D mõõdistamise käik.

Katuse 3D mõõdistamine ilma droonita

Kõrge statiiv võimaldab tõsta 3D skänneri üle katuseräästade ning ära mõõdistada ka katuse piirjooned ilma et peaks tegema eraldi hoonest drooni fotogrameetriat. Hoone 3D mudeli kokkupanek droonifotogrameetria teel

ei pruugi alati õnnestuda, sest:

Pildistamist segavad suured puud ja lehed, eriti kui need on väga hoone ligidal ja katavad ära osaliselt katuse;

Tugev tuul halvendab täpsust;

Droonifotograaf peab linnades taotlema lennuluba, mida ei pruugita anda (nt. Tallinnas või lennujaama lähistel).

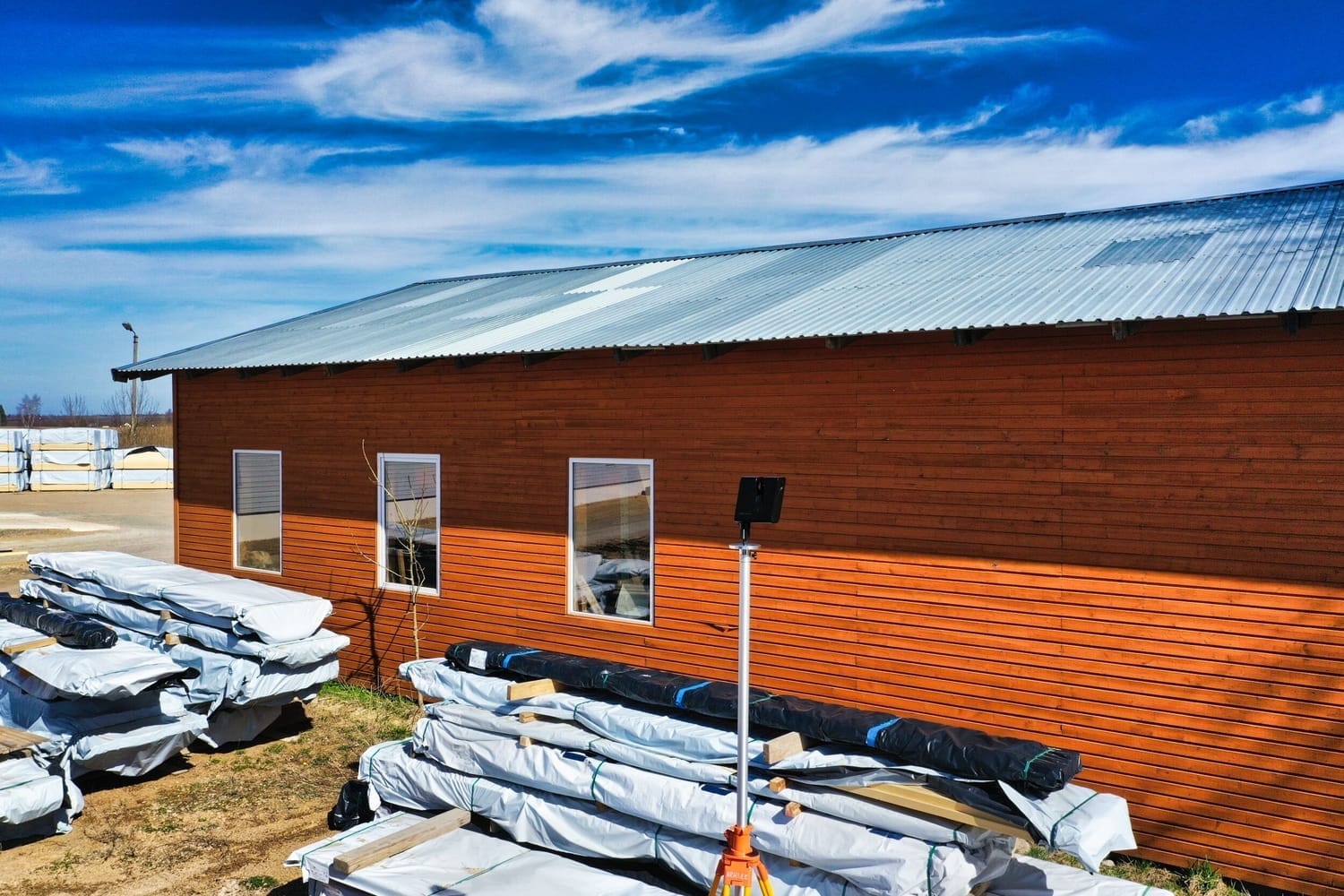

Kõrge statiiv võimaldab tõsta 3D skänneri üle katuseräästade ning ära mõõdistada ka katuse piirjooned ilma et peaks tegema eraldi hoonest drooni fotogrameetriat.

Millal kõrgest statiivist ei piisa?

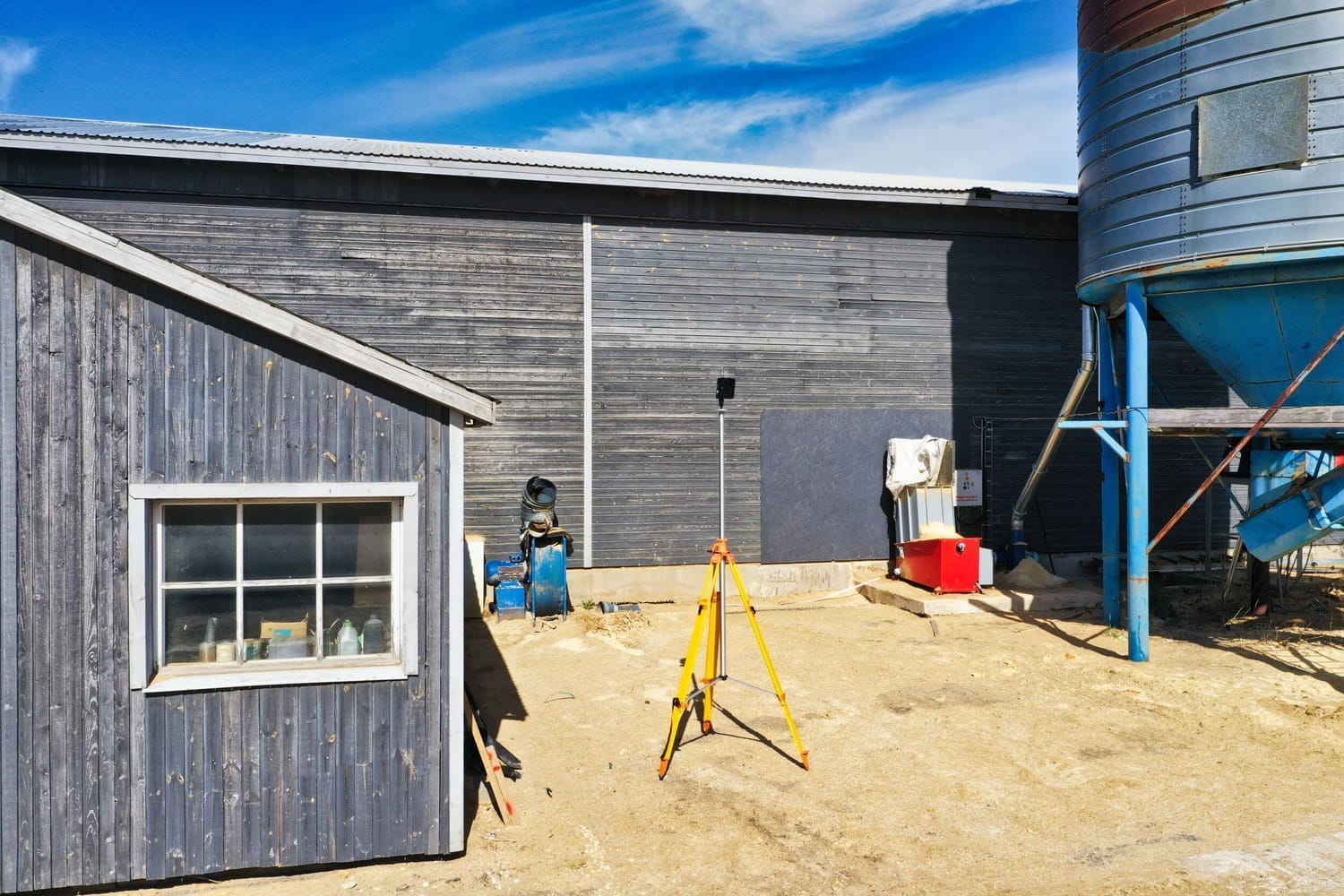

Kui tegu on väga suure või kõrge hoonega, võib ka statiivist väheks jääda – eriti siis, kui katuseharjad jäävad skännerile nähtamatuks. Sellisel juhul tuleb kombineerida mitmeid meetodeid, näiteks 3D mõõdistamine koos droonifotogrammeetriaga.
