3D punktipilve mõõdistus

Vana maja müüride taga peitub lugu, ajalugu ja eriline hing. Kuid nende väärikate hoonete renoveerimine või restaureerimine on tihti suur väljakutse – puuduvad täpsed plaanid, seinad pole sirged ja laed pole tasased. Just siin tuleb mängu tänapäevane lahendus: punktipilve mõõdistus. See ei ole lihtsalt "mõõtmine", vaid hoone digitaalse kaksiku loomine, mis avab ukse ülitäpsele planeerimisele ja ajasäästule.

Mis on punktipilve mõõdistus ja miks see on hädavajalik vanadele hoonetele?

Punktipilve mõõdistus on tehnika, kus spetsiaalne laserskanner kogub hoonest miljoneid andmepunkte. Iga punkt sisaldab ruumilist asukohta (X, Y, Z) ja sageli ka värviinfot. Tulemuseks on detailne ja ülitäpne 3D-kujutis ehk punktipilv, millest saab luua traditsioonilisi 2D-jooniseid (korruseplaanid, lõiked, vaated) ja keerukaid 3D-mudeleid.

Vanade hoonete puhul on see lausa hindamatu:

1. Ajalooliste detailide säilitamine: Erinevalt uusehitistest, kus enamasti on kõik nurgad 90 kraadi ja pinnad siledad, on vanadel majadel fassaadi ornamendid, kaarduvad laed, nikerdatud detailid ja ebatasasused, mis annavad neile iseloomu. Klassikalised mõõdistusmeetodid ei suuda neid nüansse piisava täpsusega tabada. Punktipilv jäädvustab iga ebakorrapärasuse ja kauni detaili millimeetri täpsusega, tagades, et restaureerimine säilitab hoone algse ilu.

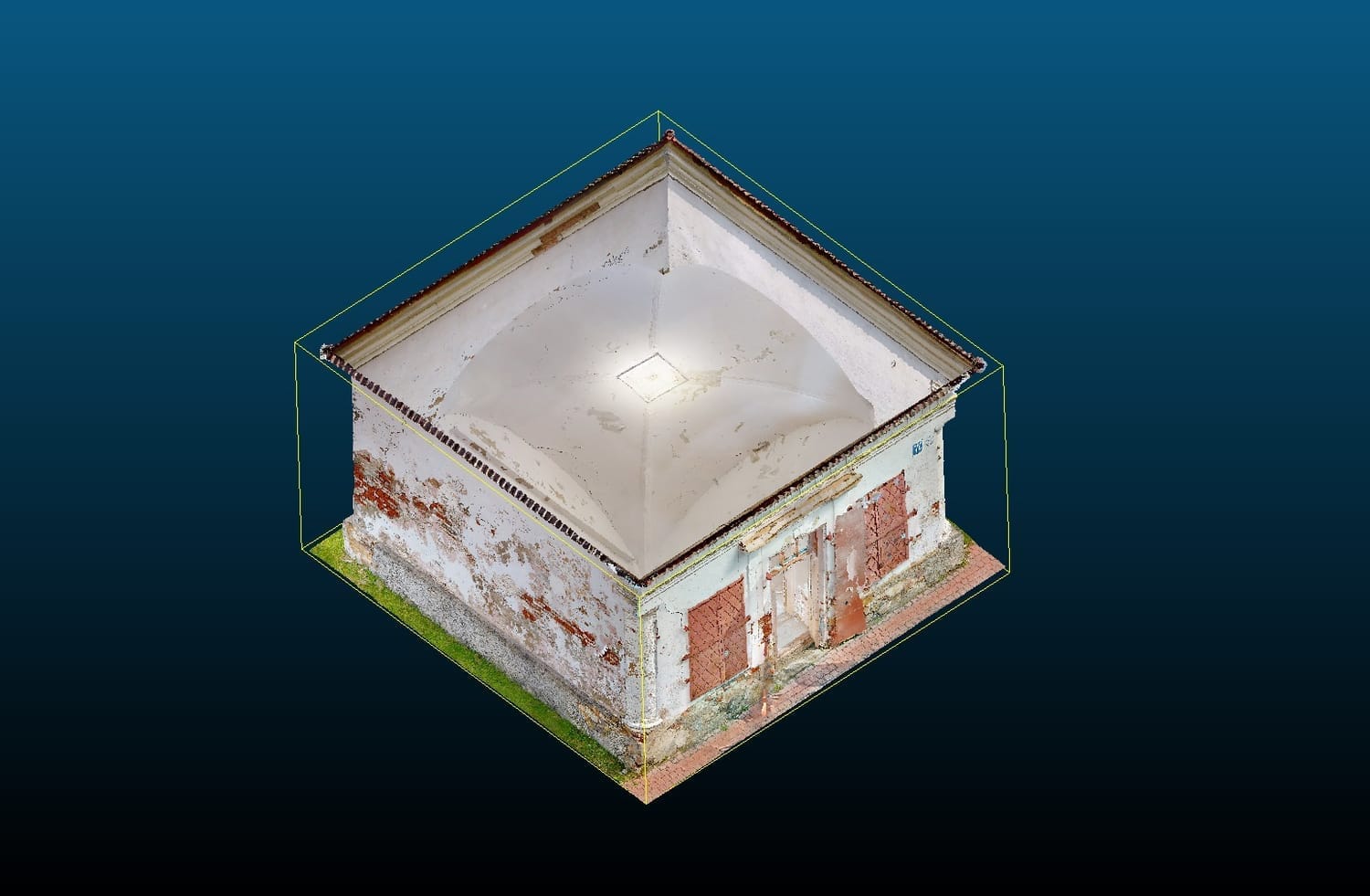

Siin näeme hoone avatud vaadet, mis toob esile sisemise ruumi ja katusekonstruktsiooni detaile, kaarduva lae. Iga ebatasasus on punktipilves fikseeritud.

2. Täpsus ebatäiuslikkuses: Aastatega on vanad hooned "elanud" – seinad on vajunud, nurgad pole enam sirged. Renoveerimisprojekti alustamiseks on aga vaja teada hoone tegelikku olukorda, mitte ainult seda, mis paberil olla võiks. Punktipilv annab objekti kohta "as-built" andmed, mis on üliolulised uue projekti loomisel, vältides disainivigu ja ehitustööde käigus tekkivaid üllatusi.

Renoveerimisprojekti alustamiseks on aga vaja teada hoone tegelikku olukorda, mitte ainult seda, mis paberil olla võiks.

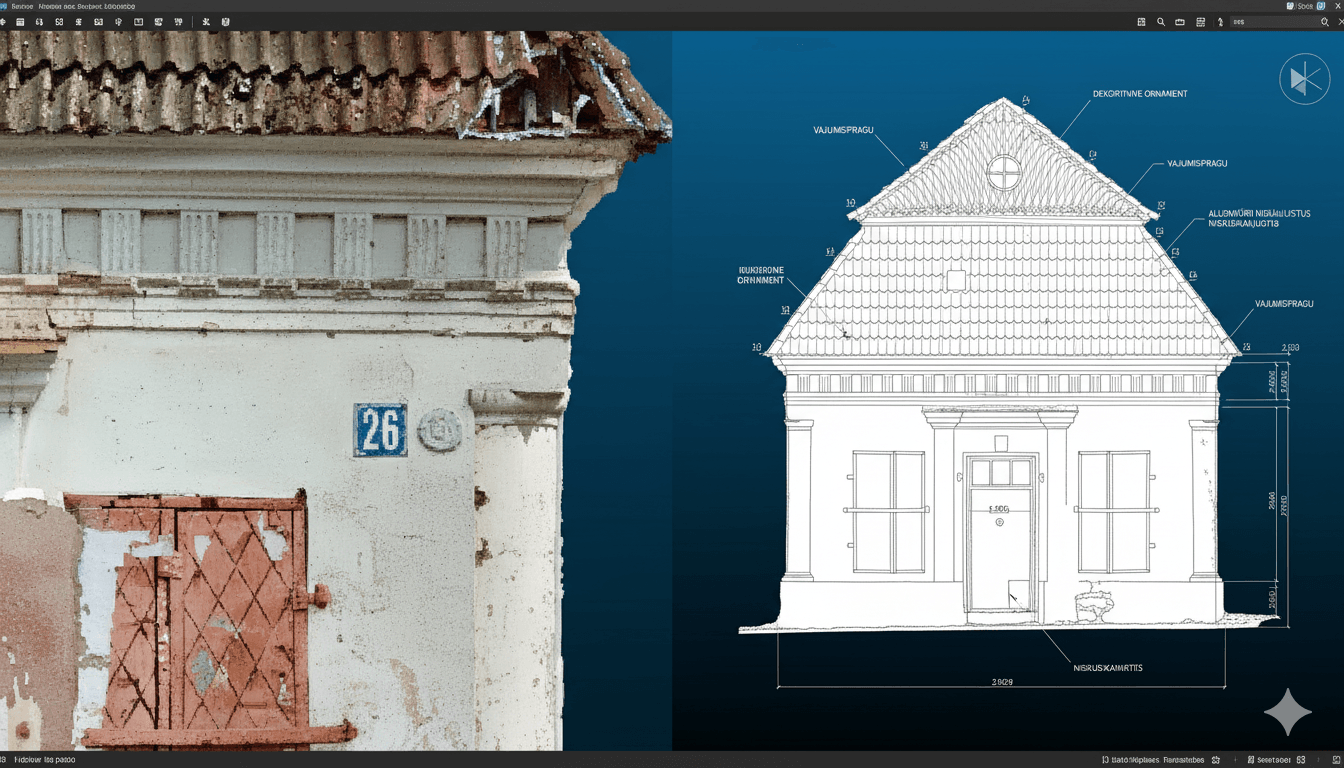

Pildil näeme detailset võrdlust punktipilve andmetest genereeritud joonise ja reaalse fassaadiga. Punktipilv võimaldab jäädvustada ka pealtnäha väiksed ornamendid, vajumispragud ja muud detailid, mis on kriitilised restaureerimisel.*

3. Kasutusloa taotlemine ja EHR andmete korrastamine: Paljude vanade hoonete kohta puudub ajakohane dokumentatsioon või see ei vasta Ehitisregistri (EHR) nõuetele. Punktipilve mõõdistuse põhjal saab koostada ametlikud ja nõuetekohased plaanid, mis on vajalikud kasutusloa taotlemiseks ja ehitusregistri andmete korrastamiseks. See lihtsustab bürokraatiat ja annab hoonele ametliku staatuse.

Punktipilve mõõdistuse põhjal saab koostada ametlikud ja nõuetekohased plaanid,

Isegi siis, kui proovida vanu hoone jooniseid digitaliseerida ning korrigeerida, tekivad probleemid. Seinu ei saa kätte täisnurkselt, kõrgused jäävad umbkaudseks ja maja võib tegelikult olla “rombikujuline”.

Sellisel alusel koostatud joonised on täis ebatäpsusi ning nendega töötades venib kogu renoveerimisprotsess.

Miks kasutada punktipilve renoveerimiseks?

Lisaks hoone dokumenteerimisele pakub punktipilv renoveerimisprojektidele mitmeid olulisi eeliseid:

Vigade vältimine: Kuna punktipilv on ülitäpne, saab selle alusel luua veatud tööjoonised. See vähendab üllatusi ehitusplatsil, materjalide raiskamist ja lisakulusid.
Kiirem projekteerimine: Arhitektid ja projekteerijad saavad kasutada punktipilvest genereeritud 2D-jooniseid või 3D-mudeleid otse oma tarkvaras (nt CAD, BIM). See kiirendab oluliselt projekteerimisprotsessi ja võimaldab keskenduda loomingulistele lahendustele.
Virtuaalne mudel testideks: Enne füüsilisi ehitustöid saab punktipilve alusel luua virtuaalse mudeli, kus on võimalik katsetada erinevaid disainilahendusi, materjale ja isegi valguse ja varju mängu. See annab parema ettekujutuse lõpptulemusest.
Digitaalne arhiveerimine: Punktipilv on hoone digitaalne "arhiiv," mis jääb püsivalt alles. See on väärtuslik tulevaste hooldus-, remondi- või renoveerimistööde planeerimisel.

Lahendus on tellida hoone 3D mõõdistus. 3D mõõdistus on tänapäevane meetod hoonete ja ruumide täpseks kaardistamiseks. Sellest saab tuletada millimeetri täpsusega korruseplaane, lõikeid ja detaile – palju kiiremini ja täpsemalt kui traditsiooniliste meetoditega.

Arhi.ee – Sinu partner hoone

digitaalsel ärkamisel

Arhi.ee pakub professionaalset punktipilve mõõdistuse teenust nii ajaloolistele hoonetele kui ka kaasaegsetele ehitistele. Meie laserskaneerimise tehnoloogia ja kogemus tagavad, et saadud andmed on millimeetri täpsusega ja valmis kasutamiseks igas projekteerimis- või renoveerimisetapis. Olenemata sellest, kas vajad plaane kasutusloa saamiseks, renoveerimisprojekti alusplaane või lihtsalt soovid oma hoone mõõdistamisprojekti teha – oleme sinu jaoks olemas.

👉 Kui sul on vana puitmaja või korterelamu, mis ootab renoveerimist, siis 3D mõõdistus on kõige kindlam esimene samm.
